某體育館擴聲系統設計方案



一、 體育館擴聲系統的設計目標

1.音響擴聲系統設計的依據：

     a.設計要求和建筑結構圖紙；

     b. 相關的國家及行業標準：

• 《體育館聲學設計及測量規范》（JGJ/T131-2000）

•  JGJ/31-2003《體育建筑設計規范》

•  GB 50371-2006《廳堂擴聲系統設計規范》

•  GYJ 25-86 《廳堂擴聲系統聲學特性指標》

•  GB 4959-95 《廳堂擴聲特性測量方法》

•  GB/T 50356—2005《劇場、電影院和多用途廳堂建筑聲學設計規范》

•  GBJ 76-84 《廳堂混響時間測量方法》

•  GB/T 14476-93 《客觀評價廳堂語言可懂度的“RASTI”法》

•  GB/T 14197-93 《聲系統設備互連的優選配接值》

•  SJ2112－82《廳堂擴聲系統設備互聯的優選電氣配接值》

•  GB9003-88《調音臺基本特性測量方法》

•  GB50198-94 《民用閉路監視電視系統工程設計規范》

•  JGJ/T16-92《民用建筑電器設計規范》

•  GBJ 16-92（95年修訂）《建筑設計防火規范》

•  GB/T50314-2000《智能建筑設計標準》

•  GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》

•  GB50259-96《電氣裝置安裝工程電氣照明裝置施工及驗收規范》

•  GB50169-92《電氣安裝工程接地裝置施工質量驗收規范》



2.擴聲系統聲學特性指標

（1）、本項目設計方案實為一個多功能體育館，要求滿足體育活動的擴聲和文藝表演的需求。首先，要滿足以上需求的話，體育館的建筑聲學條件應以保證語言清晰為主，兼顧文藝演出功能的音樂豐滿和園潤，且應有足夠的響度，聲場均勻。

（2）、合適的混響時間和混響頻率特性，使聲音清晰。多功能體育館不僅要滿足體育賽事及訓練的功能，還要滿足文藝演出、大型集會等使用功能，在音質設計上無法同時實現各種使用功能的更佳效果。

（3）、音響擴聲系統在使用時應保證音樂豐滿度、優質的重放效果、要有高的語言清晰度，合適的響度，系統要有足夠的動態余量，及聲、視像的一致性。

（4）、依據體育館的使用功能要求和定位，音響擴聲系統聲學特性指標按照中華人民共和國國家標準《體育館聲學設計及測量規范》（JGJ/T131-2000），體育館音響擴聲系統聲學特性指標為：如下表所示

二、某體育館的擴聲方案及EASE聲學設計分析

    依據功能要求，使用功能和建筑結構，我們現對體育館音響擴聲系統的設計作具體介紹。

(1) 體育館音箱選型

    體育館的擴聲系統設計關鍵是選擇音箱，即對音箱選型和音箱在廳內的布置。音箱的布置和安裝方式要使聽眾區具有足夠的直達聲強且全場聲場分布均勻。

     擴聲聲場設計決定了觀眾、表演藝術（演員）和技術人員（調音師）通過音箱所能接收到的信息可以達到什么程度，是聽感形成的關鍵。其中包括建聲環境、擴聲形式的選擇、音箱系統的選型以及相關的設計分析與計算工作。

我們以《體育館聲學設計及測量規范》（JGJ/T131-2000）擴聲系統聲學特性指標一級指標來設計優化音響擴聲系統，先用計算機EASE軟件輔助設計，根據我們20年的音響工程設計經驗，嚴苛的選擇我國高音質的品牌，保證每一個音響工程質量100%達到國家相關標準，給用戶一個工程。

(2) 主館音響系統分析圖

     我們根據體育館的房間聲學裝修情況，再根據現場的場館目前固定的廳堂混響時間（按照2.0s），結合EASE4.3軟件計算整個廳堂的聲場建設，分析整個體育館的聲場。以下是具體的各個指標參考分析圖：


 圖一、體育館音箱聲場布局

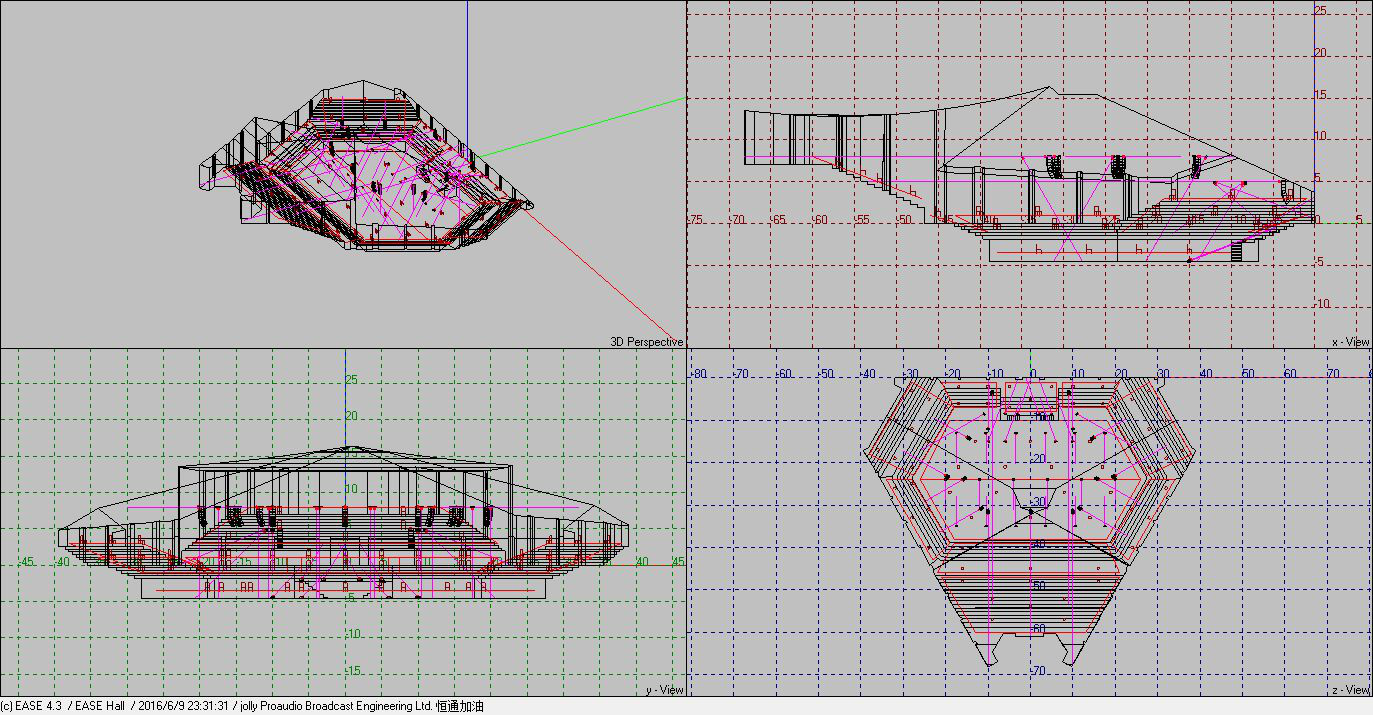

圖二：音箱布局三維圖

圖三、體育館音箱-3db聲線圖

圖四、體育館音箱-6db聲線圖


圖五、體育館音箱-9db聲線圖

圖六：體育館主館音箱500hz總聲壓級

圖七、體育館音箱1000hz總聲壓級

圖八、體育館音箱2000hz總聲壓級

圖九、體育館音箱4000Hz總聲壓級

圖十、體育館音箱500Hz直達聲壓級

圖十一、體育館音箱1000Hz直達聲壓級

圖十二、體育館音箱2000Hz直達聲壓級

圖十三、體育館音箱4000Hz直達聲壓級

圖十四、體育館音箱C7直達聲與混響聲的聲能比

圖十五、體育館音箱C50語言明晰度

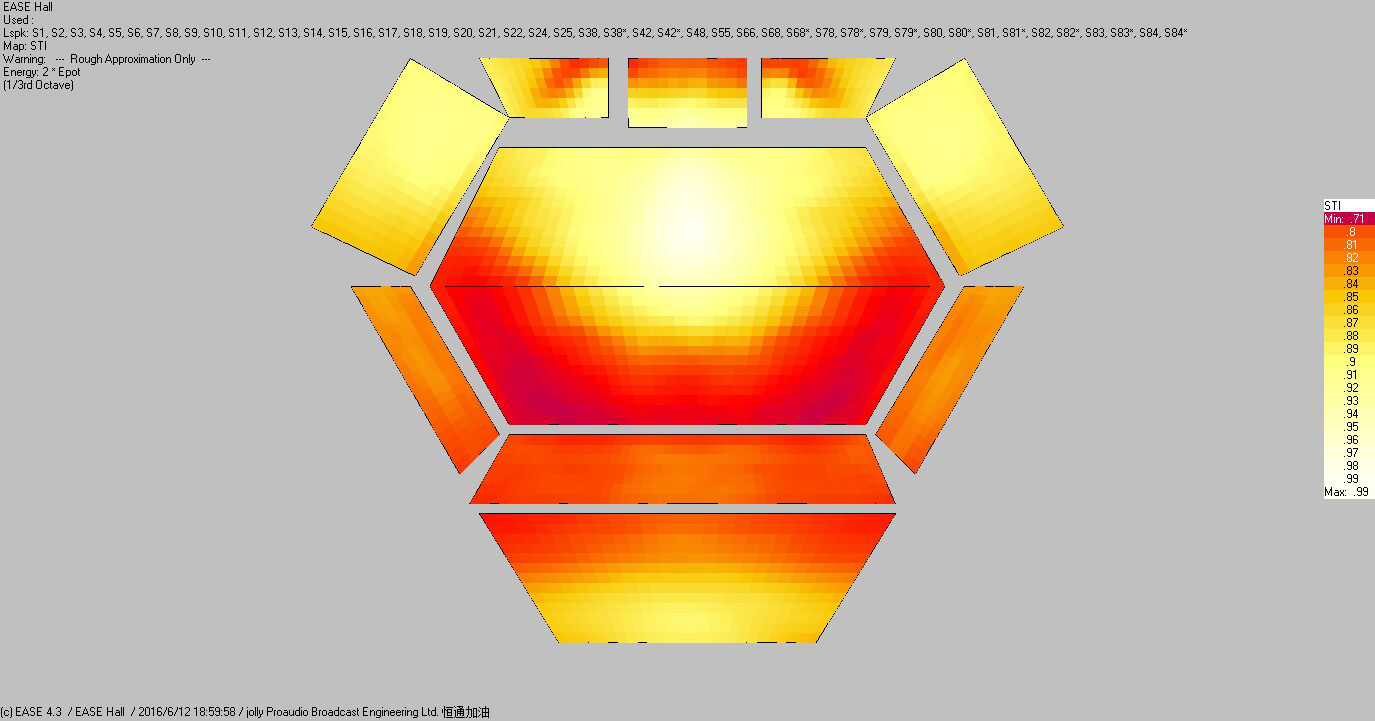

圖十六：語言清晰度

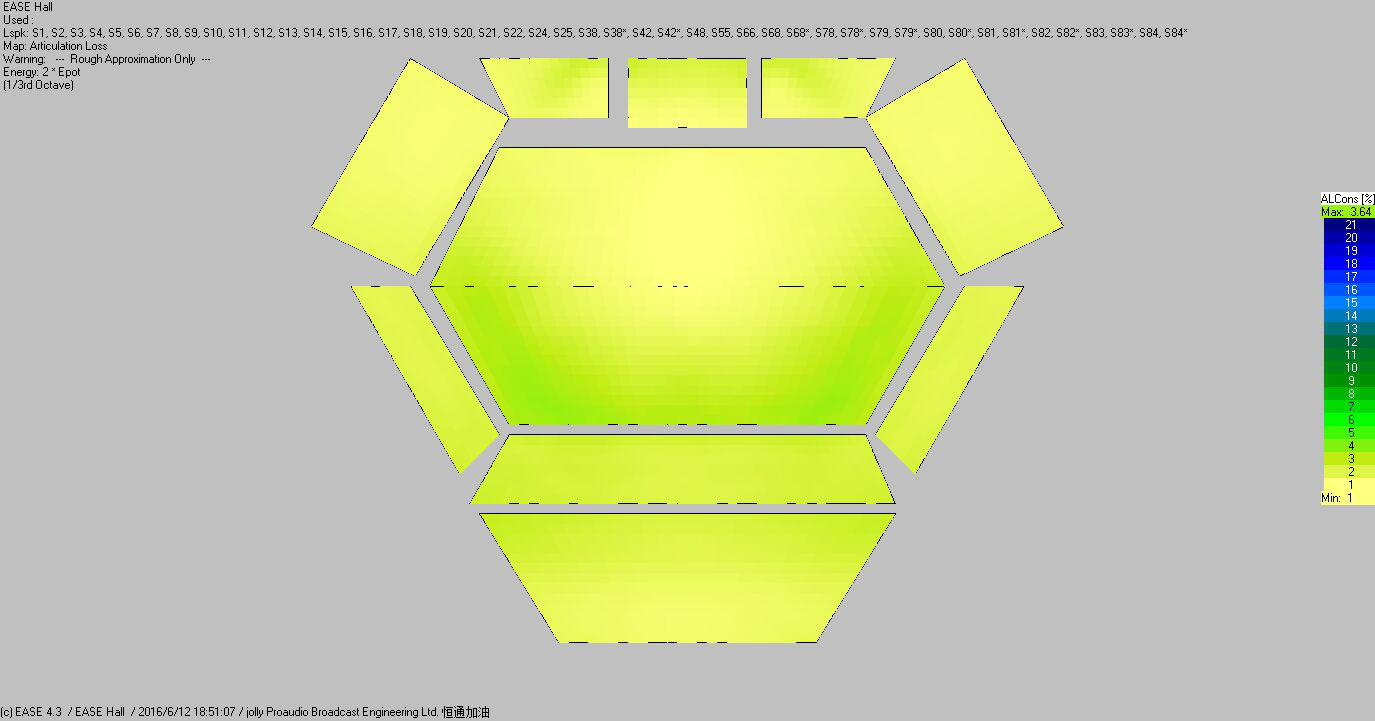

圖十七：輔音損失率

以上通過EASE軟件輔助設計來看，每一項指標都能滿足體育館的擴聲改造要求，同時也滿足國家標準《體育館聲學設計及測量規范》（JGJ/T131-2000）一級指標。下面章節我們給出具體的設計方案介紹。

……………………..
